Khi bạn đang tìm hiểu về các loại máy chụp X-quang hiện đại ? Chắc hẳn bạn sẽ nghe đến tấm nhận ảnh DR và tấm cassette CR. Mặc dù cả hai đều là những thành phần thiết yếu trong việc số hóa hình ảnh X-quang, nhưng chúng có những khác biệt cốt lõi về công nghệ, cấu tạo, cách sử dụng và hiệu quả mà bạn cần nắm rõ để đưa ra quyết định đầu tư sáng suốt.

Bài viết này, Duy Cường Medical sẽ làm rõ sự khác biệt giữa tấm nhận ảnh DR và tấm cassette CR, đi sâu vào cấu tạo, cách sử dụng, và so sánh chi tiết để bạn hiểu rõ hơn về hai công nghệ này.

1. Chụp X-quang kỹ thuật số là gì?





Chụp X-quang kỹ thuật số có tiền thân là X-quang cổ điển. Kỹ thuật này ra đời nhằm khắc phục những nhược điểm của công nghệ chụp X-quang thời kỳ đầu.

Để có thể thu được hình ảnh chụp X-quang hoàn chỉnh và rõ nét, kỹ thuật chụp X-quang cổ điển phải được thực hiện trong phòng tối và tuân thủ nghiêm ngặt các quy định về không gian, độ ẩm, ánh sáng, nhiệt độ,... đồng thời phải trang bị đầy đủ các công cụ như phim X-quang, đèn buồng tối, máy rửa phim,...

Do phim chụp rất nhạy cảm với các yếu tố bức xạ và ánh sáng, kết quả chẩn đoán có thể bị ảnh hưởng nếu để xảy ra bất cẩn nhỏ khiến phim chụp bị trắng hoặc đen quá. Như vậy, quá trình rửa phim đòi hỏi đội ngũ kỹ thuật viên phải có trình độ chuyên môn cao và sự cẩn thận, tỉ mỉ.

Trong quá trình chụp và rửa phim, việc thường xuyên tiếp xúc trực tiếp với các hóa chất độc hại có thể gây ảnh hưởng đến sức khỏe của con người. Bên cạnh đó, X-quang cổ điển cũng gây khó khăn cho các bác sĩ trong tiến trình điều trị bởi không lưu giữ được phim chụp.

Như vậy, nhằm khắc phục những nhược điểm và khó khăn của việc chụp X-quang cổ điển thì chụp X-quang kỹ thuật số đã ra đời.

2, Tổng quan về tấm DR và CR

Tấm CR (Computed Radiography) sử dụng cassette chứa tấm phim để ghi lại tia X. Sau khi chụp, cassette cần được đưa vào máy đọc để xử lý ảnh số.

Tấm CR là thành phần chính được sử dụng trong hệ thống máy chụp X-quang CR. Nó có hình dạng và cách sử dụng bên ngoài tương tự như cassette phim truyền thống, nhưng bên trong chứa một thành phần quan trọng: tấm phosphor lưu trữ năng lượng (Imaging Plate - IP)

Cách sử dụng:

- Sau khi định vị bệnh nhân, kỹ thuật viên đặt cassette CR vào vị trí cần chụp (ví dụ: dưới bàn chụp, trên giá chụp phổi).

- Tiến hành chụp X-quang. Tia X đi qua cơ thể và tác động lên tấm phosphor, tạo ra hình ảnh tiềm ẩn dưới dạng năng lượng lưu trữ.

- Sau khi chụp, kỹ thuật viên lấy cassette CR và đưa vào máy đọc CR (CR Reader).

- Máy đọc CR sẽ quét tấm phosphor bằng tia laser, giải phóng năng lượng đã lưu trữ dưới dạng ánh sáng.

- Ánh sáng được thu nhận, chuyển thành tín hiệu điện tử và số hóa để tạo ra hình ảnh X-quang kỹ thuật số.

- Tấm phosphor được xóa hình ảnh và sẵn sàng cho lần chụp tiếp theo.

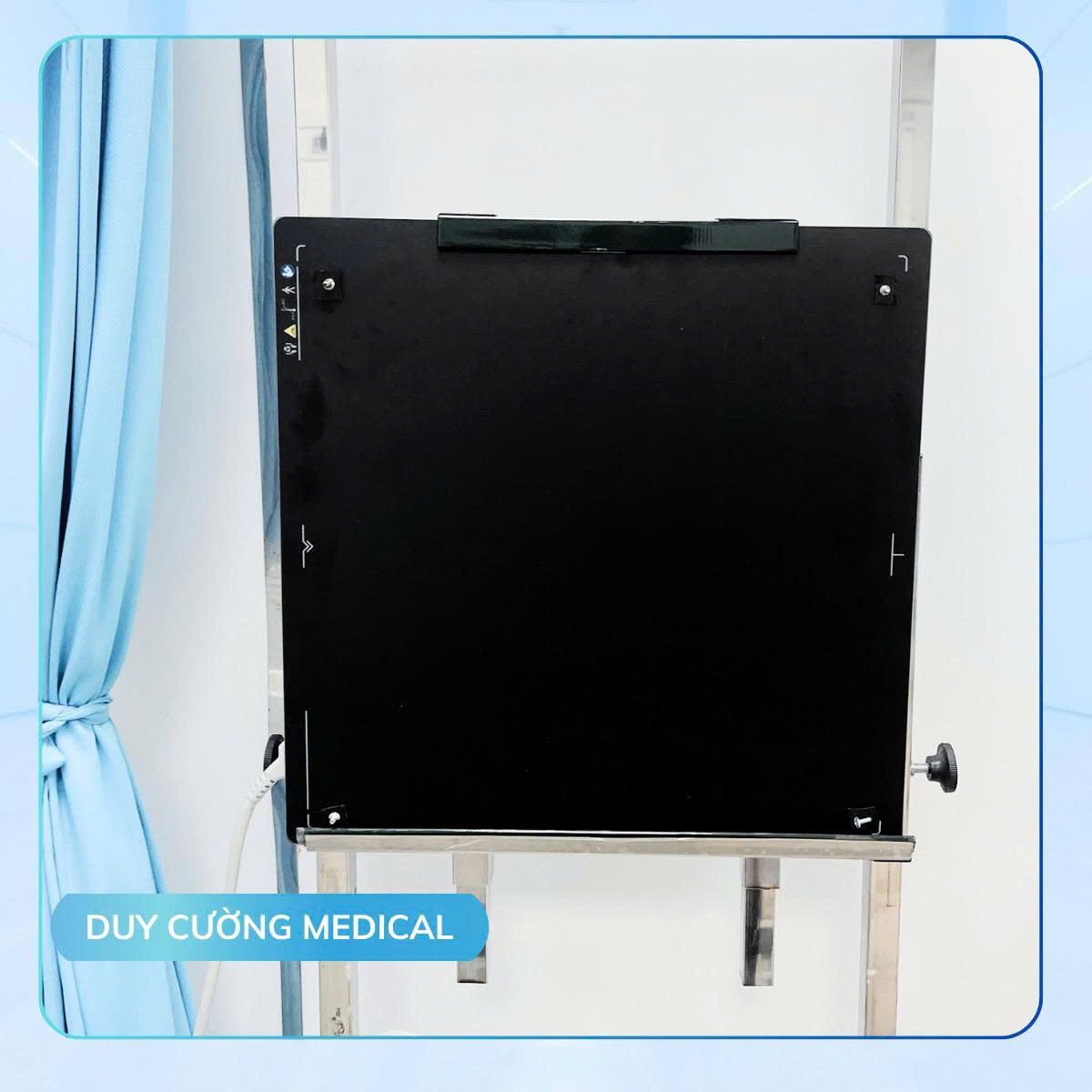

Tấm DR (Digital Radiography) là công nghệ hiện đại hơn, ghi nhận hình ảnh trực tiếp trên tấm cảm biến kỹ thuật số và truyền ngay về máy tính mà không cần cassette hay bước trung gian.

Tấm nhận ảnh DR, hay còn gọi là đầu dò DR, là thành phần cốt lõi của hệ thống máy chụp X-quang kỹ thuật số DR. Đây là một thiết bị điện tử phức tạp có khả năng chuyển đổi năng lượng tia X trực tiếp thành tín hiệu điện tử, loại bỏ hoàn toàn bước xử lý trung gian của CR.

Cách sử dụng:

- Tấm nhận ảnh DR thường là thiết bị di động độc lập (có thể đặt dưới bàn chụp hoặc trong các khay chụp chuyên dụng, giá chụp phổi)

- Sau khi định vị bệnh nhân, tiến hành chụp X-quang.

- Tia X đi qua cơ thể và tác động trực tiếp lên tấm nhận ảnh DR.

- Ngay lập tức, tấm nhận ảnh sẽ chuyển đổi năng lượng tia X thành tín hiệu điện tử.

- Tín hiệu điện tử được số hóa, xử lý và hiển thị trên màn hình máy tính chỉ trong vài giây.

- Tấm nhận ảnh DR sẵn sàng cho lần chụp tiếp theo ngay lập tức.

3, So sánh chi tiết giữa tấm DR kỹ thuật số và tấm CR

Khi lắp đặt máy X-quang, lựa chọn giữa tấm DR (Digital Radiography) và CR (Computed Radiography) phụ thuộc vào nhiều yếu tố như nhu cầu sử dụng, ngân sách, tốc độ làm việc, và chất lượng hình ảnh mong muốn. Dưới đây là so sánh chi tiết để bạn cân nhắc:



Tiêu Chí So Sánh



Tấm Nhận Ảnh DR

Tấm CR

Cơ Chế Chuyển Đổi

Tia X -> Chuyển đổi trực tiếp/gián tiếp thành tín hiệu điện -> Số hóa.

Tia X -> Lưu trữ năng lượng trên tấm phosphor -> Quét Laser -> Ánh sáng -> Tín hiệu điện -> Số hóa.

Tốc Độ Thu Nhận & Hiển Thị Ảnh

Rất nhanh (gần như tức thì). Ảnh hiển thị ngay sau khi phơi sáng.

Chậm hơn DR. Cần đưa vào máy đọc CR để xử lý. Thời gian từ khi chụp đến khi có ảnh trên màn hình lâu hơn.

Chất Lượng Hình Ảnh



Vượt trội nhất. Độ phân giải cao, độ tương phản tối ưu, hình ảnh sắc nét.


Tốt hơn phim, có khả năng xử lý hậu kỳ. Thường không bằng DR trực tiếp về độ phân giải và tương phản. Rủi ro ảnh hưởng từ tấm phosphor.



Quy Trình Làm Việc

Không có bước xử lý trung gian. Đơn giản và hiệu quả hơn.


Có bước xử lý trung gian (đưa cassette vào máy đọc CR).



Độ Bền

Tấm nhận ảnh DR bền bỉ hơn, ít bị ảnh hưởng bởi va đập nhẹ hoặc sử dụng thông thường.


Tấm phosphor IP có thể bị trầy xước, bụi bẩn, tuổi thọ giới hạn số lần quét.



Chi Phí


Chi phí tấm nhận ảnh DR (ban đầu) cao hơn.



Chi phí cassette CR (ban đầu) và tấm phosphor IP thay thế thấp hơn DR detector.



4,  Nên lựa chọn tấm DR hay tấm CR?

Chọn tấm DR nếu bạn:

  • Đầu tư lâu dài, hướng đến hiện đại hóa toàn diện.
  • Có nhu cầu xử lý nhanh, tiết kiệm thời gian cho bác sĩ và bệnh nhân.
  • Yêu cầu hình ảnh chất lượng cao phục vụ chẩn đoán chuyên sâu.
  • Có hệ thống quản lý ảnh PACS hoặc có kế hoạch tích hợp.

 Chọn tấm CR nếu bạn:

  • Có ngân sách đầu tư hạn chế trong giai đoạn đầu.
  • Đã có máy X-quang cũ, cần nâng cấp dần.
  • Khối lượng bệnh nhân \vừa phải, không cần xử lý ảnh quá nhanh.

 Kết luận

Việc nên lựa chọn tấm DR kỹ thuật số hay tấm CR khi lắp đặt máy Xquang phụ thuộc vào quy mô phòng khám, mức độ đầu tư và mục tiêu sử dụng. Với xu hướng số hóa ngành y tế hiện nay, tấm DR đang dần trở thành lựa chọn ưu tiên cho các cơ sở y tế hiện đại nhờ hiệu suất cao, hình ảnh rõ nét và khả năng tích hợp linh hoạt.
